故障1：電源電壓不正常

排查方法：

1、 電源未接通。

2、 保險芯未接或熔斷。

3、 開關電源故障。

4、 印制板故障、短路。

故障2：燈箱有正常指令，但系統不執行后續動作

排查方法：

1、 系統電源是否打開。

2、 使用IOTEST測試光電信號是否正常。

故障3：工位Monitor程序與總控?cái)嚅_(kāi)，連接不上

排查方法：

1、 通過操作系統網絡設置查看工位與系統是否連接。

2、 Ping計算機IP地址，查看工位與系統連接狀況。

3、 通過“netstat”命令查看網絡狀態。

4、 如發現設置正確但網絡依舊斷開，則需仔細檢查網線連接狀況。

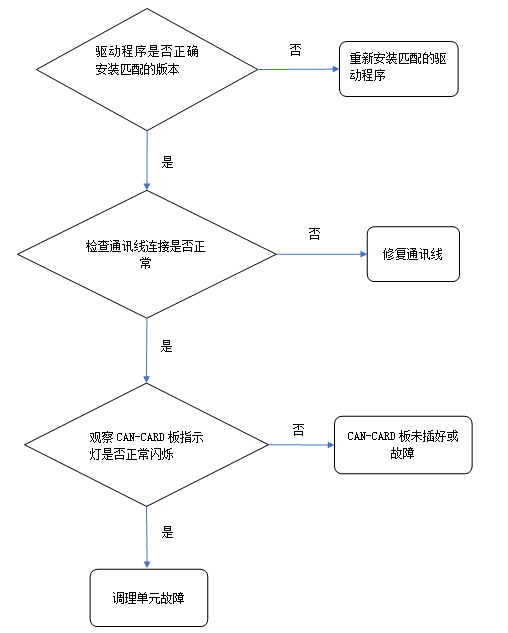

故障4：IOTEST測試程序無反應

排查方法：

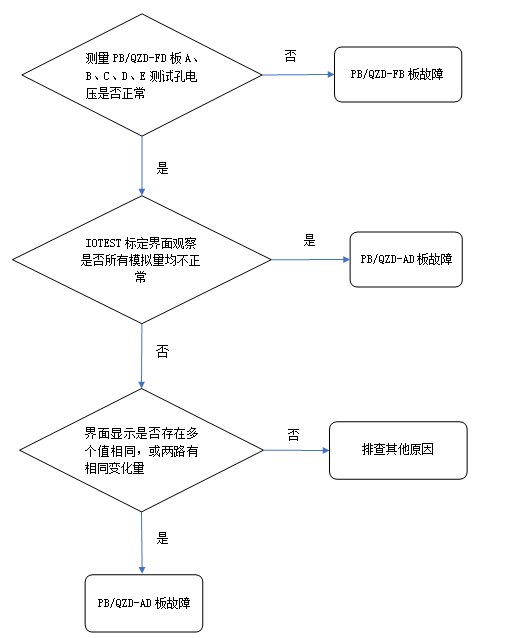

故障5：模擬輸入值不正確

排查方法：

1、 檢查傳感器，用萬用表歐姆檔測量傳感器四根信號線阻值，電源一組阻值大約350歐，信號一組阻值大約350歐。

2、 檢查屏蔽線是否接好。

3、 印制板排查

故障6：數字輸入不正常

排查方法：

1、 光電開關故障。

2、 光電開關連線是否正常。

3、 QZD-IO板故障，特別是所有工位數字信號都不正常的情況。

4、 如僅有一兩個工位數字信號異常，則對應工位的CAN-CARD板有問題。

故障7：數字輸出不正常

排查方法：

1、 IOTEST輸出起始地址不正確，或未勾選有效位。

2、 如所有工位數字輸出信號均不正確，則QZD-IO板或QZD-DB板故障。

3、 如僅有一兩個工位異常，則相應工位CAN-CARD板存在問題。

4、 如果QZD-IO板工作時指示燈正常亮起，而主機沒有動作，則大概率QZD-DB板或接線存在問題。
